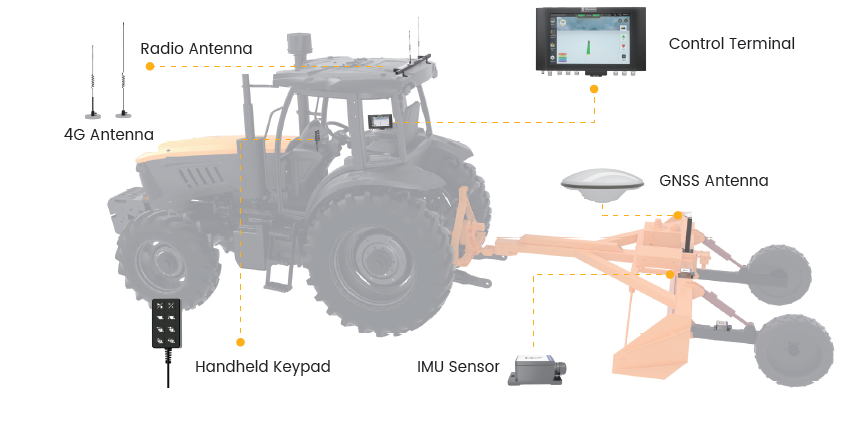

Componentes

Componentes


Terminal de Controle

Exibição em tempo real da situação de nivelamento, posição do veículo e status RTK. Economizando em referência de nivelamento e informação de operação.


  • Size(mm)

    300 x 190 x 43


  • OS

    Android 5.1


  • Módulo de Rede

    4G, compatível com 2G/3G


  • Tela

    10,1 polegadas, 1280 x 800 pixels, retroiluminação LED


  • Classificação IP

    IP65


  • Alimentação

    10 V - 30 V


  • Porta de Acesso

    CâmeraX2, rádio×1, 4G×1, GNSS×2, Transmissão de imagem de classificação IP×2



Teclado portátil

O teclado pode ser montado em qualquer lugar, para fornecer controle preciso em cabines instáveis ou empoeiradas.


  • Faixa de alimentação

    9~36V DC


  • Tensão de operação

    9~36V DC


  • Temperatura de operação

    -40℃~85℃


  • Consumo de energia

    <5W @24V DC


  • Número de botões

    8


  • Classificação IP

    IP67



Antena GNSS

Receba informações de posicionamento e orientação para melhor controle do sistema de nivelamento do terreno.


  • Tamanho (mm)

    152 × 63


  • Frequência de Sinal

    GPS L1/L2, GLONASS L1/L2, BDS B1/B2/B3


  • Classificação IP

    IP67


  • Temperatura de Funcionamento

    -20℃ ~ 70℃



IMU

Calcule e comunique a posição em tempo real da lâmina para o terminal de controle.


  • Tamanho (mm)

    55 × 37 × 24 mm


  • Precisão Estática

    0.3°


  • Alimentação

     5V DC



Antena de Rádio

Receba o sinal RTK da estação base.


  • Faixas de frequência

    433/470 MHz


  • Potência máx.

    100 W


  • Temperatura de funcionamento

    -20℃ ~ 65℃



Antena 4G

Recebe o sinal RTK da rede(4G).


  • Faixas de frequência

    B1/B2/B3/B5/B8/B38/B39/B40/B41


  • Potência máx.

    100 W


  • Temperatura de funcionamento

    -20℃ ~ 65℃
